矿井火灾束管监测系统专用气相色谱仪
矿井火灾束管监测系统专用气相色谱仪为液晶触摸式一体机,采用了双柱箱双氢焰,故障自诊,操作简单;一次进样分析出15种气体含量,十五种气体:O2、N2、H2、CO、CO2、CH4(甲烷)、C2H4(乙烯)、C2H6(乙烷)、C2H2(乙炔)、C3H8(丙烷)、C3H6(丙烯)、C4H8(丁烯)、C4H10(丁烷),C3H4(丙二烯)、C5H12(正戊烷)。
仪器特点
系统运行于winXP、vista、win7等系统,24位高精度数据采集模块,提高了数据精度。单点校正、曲线校正、多次曲线拟合方式。峰识别及峰处理能力极强,采样精度高,对于小峰,拖尾峰、溶剂峰均可从容处理。
快速自动循环分析,大大缩短每个分析周期时间。
具有束管抽气流量显示功能,用电子流量计在控制柜彩色显示屏上,直观地反应映每路束管气体流量,并要方便调节控制。独立的管路压力及流量监测,监测每根管路的泄露情况,便于对井下束管的维护管理。
分析仪校准由工作站自动完成标气的进样、切换,测量,计算等整个过程。
系统自动化程度高:分析仪可自动校准,可自行设定校准周期,管路堵塞监测,可自行设定管路清洗时间,可自行设定循环或单路分析,真空泵程序控制等。

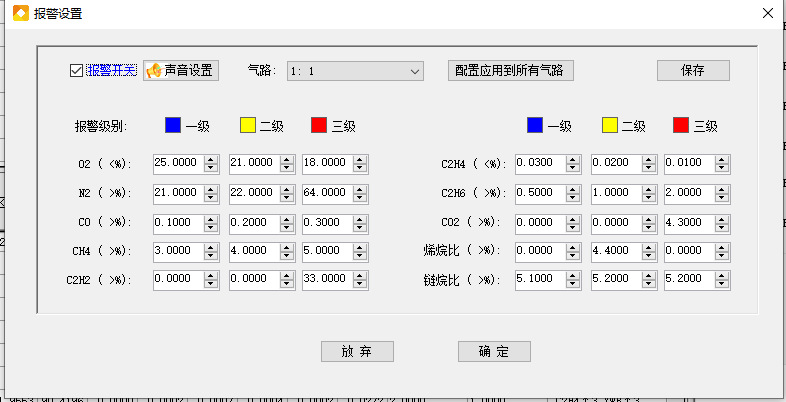

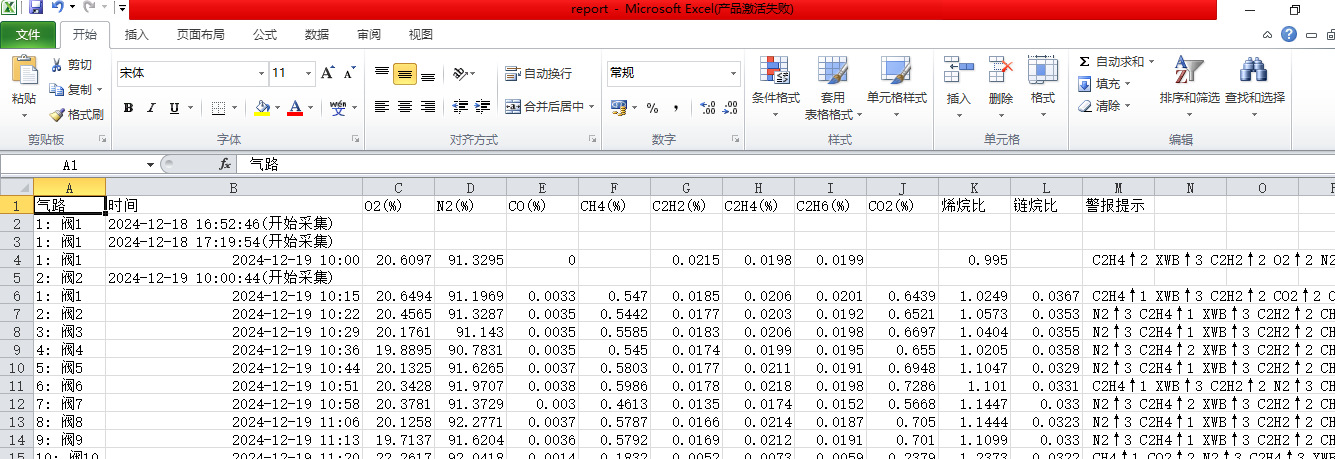

系统具备数据自动存储功能、报警并以报表、曲线等形式查询。
系统提供的气体爆炸危险趋势图,用于判断混合气体在成分变化的过程中爆炸危险性的趋势。
系统具有联网功能,支持web发布署功能:具备数据上传功能。
统提供远程监控及数据网上实时发布功能。远程控制维护维修和故障诊断功能,充分体现出了互联网时代的优势。
技术参数
GC-9280型气相色谱仪
组份名称 | 测量范围 |
O2 (%) | 0~21% |
CO(1×10-6) | 0~5000×10-6 |
CH4 (%) | 1~100.00% |
C2H4(1×10-6) | 0~5000×10-6 |
C2H6(1×10-6) | 0~5000×10-6 |
C2H2(1×10-6) | 0~5000×10-6 |
CO2(%) | 0~3% |
N2 (%) | 0~98% |
H2(1×10-6) | 0~5000×10-6 |
C3H8(1×10-6) | 0~5000×10-6 |
C3H6(1×10-6) | 0~5000×10-6 |
C4H8(1×10-6) | 0~5000×10-6 |
C4H10(1×10-6) | 0~5000×10-6 |
C3H4(1×10-6) | 0~100×10-6 |
C5H12(1×10-6) | 0~100×10-6 |
气体分析控制平台
用虚拟仪器技术,在labview平台操作,体验出中心的界面设计与交互设计,用液晶屏、触摸屏代替了传统的按键、指示灯等,能远程控制服务。
净化稳压电源技术参数
型号 | 5KVA | 额定功率 | Max5000VA |
输入电压 | 150-250V AC | 频率 | 50Hz |
输出电压 | 110V±4% AC 220V±4% AC | 绝缘等级 | B级 |
输出过压保护 | 246±4V AC | 额定电流 | 22.7A |
空气发生器PRK-2L技术参数
输出 A :0.4MPa 两级稳压,压力可调0~0.4MPa
输出B:0.45MPa一级稳压
输出流量:0~2000ml/min(PRK-2L),0~5000ml/min(PRK-5L)
输出压力稳定性:≤0.003MPa
额定功率:130W(PRK-2L),160W(PRK-5L)
噪音:≤26db
外形尺寸:480x235x365(LxWxH)单位:mm
重量:22Kg(PRK-2L),25Kg(PRK-5L)
高纯氢发生器PRH-300技术参数
输出压力:0~0.4MPa(出厂时一般设定为0.3Mpa±0.01MPa)
输出压力稳定性:≤±0.001MPa
输出流量:0~300ml/min PRH-300型;0~500ml/min PRH-500型
气体纯度:99.999%
水质要求: 蒸馏水或去离子水
功率:120W(PRH-300型);140W(PRH-500型)
电源电压:AC220V±10%,50Hz
重量:9Kg(PRH-300型);9.5Kg(PRH-500型)
(二)配置:
序号 | 分项名称 | 规格型号 | 单位 | 备注 |
1 | 气相色谱仪 | GC-9280 | 1套 | 高度集成化,一次进样分析出15种气体成份,完善了矿井火灾分析系统功能,更加细致分析了灾害成份。 |
2 | 气体分析控制平台 | 9280V1.0 | 1套 |
|
3 | 井下火灾监测监控上传平台 | JSG8 | 1套 | 上传至煤矿内部智能化平台 |
4 | 打印机 | A4 | 1台 |
|
5 | 空气发生器 | PRK-2L | 1台 |
|
6 | 高纯氢发生器 | PRH-300 | 1台 |
|
7 | 氩气 | 40L | 1瓶 | 含减压阀 |
8 | 标准气体 | 8L;15组分 | 1瓶 | 含减压阀 |
9 | 净化稳压电源 | 5KVA | 1台 |
|
10 | 工具 | / | 1套 |
|
更新时间:2025/4/22 8:46:09
